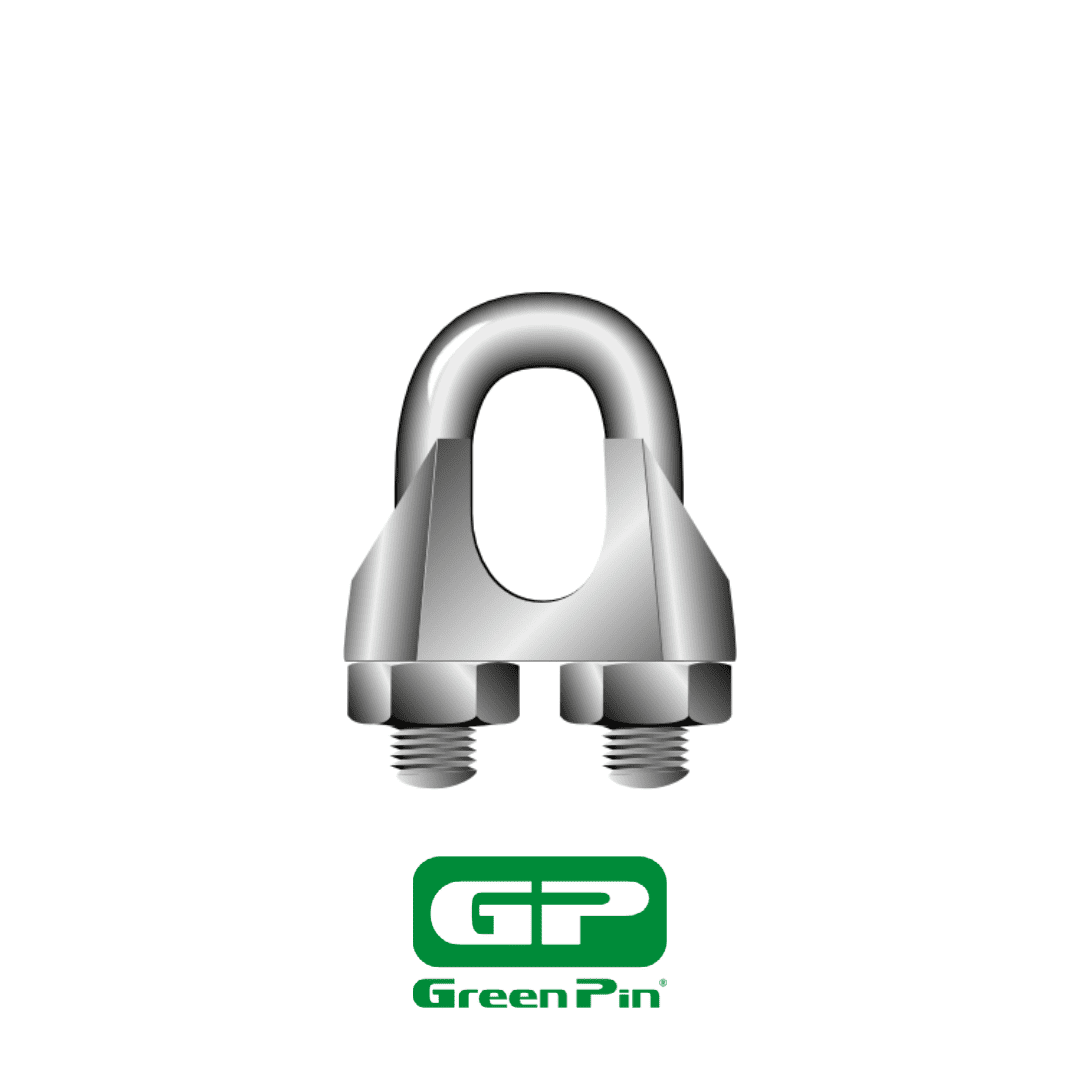

กิ๊บจับ ลวดสลิง Green Pin Wire Rope Clip DIN741 E-6220

Name: กิ๊บจับ ลวดสลิง Green Pin Wire Rope Clip DIN741 E-6220 - ไทยมุ้ย THAIMUI
Brand: Green Pin
Price: 100.00 THB
Availability: InStock

หมวดหมู่: กิ๊บจับ ลวดสลิง (Wire Rope Clip), Green Pin, อุปกรณ์เข้าหัวลวดสลิง (Wire Rope End Fittings)

กิ๊บจับ ลวดสลิง Green Pin Wire Rope Clip DIN741 E-6220

รายละเอียด และ ขนาด

Material:
- bridge: casted
- U-bolt: mild steel
Standard: formerly DIN 741
Finish: electro-galvanized

Reference: Green Pin

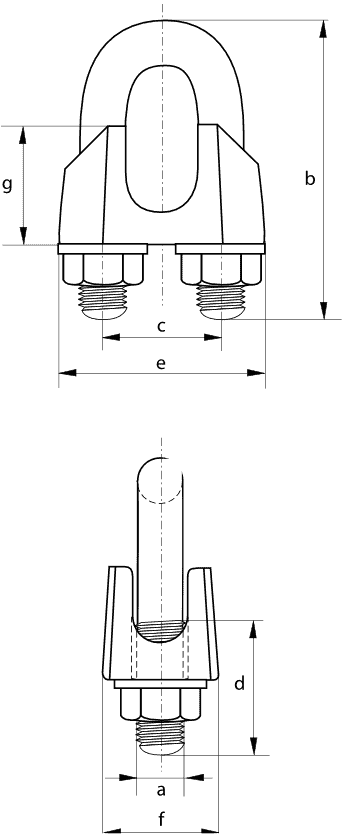

Wire Rope Diameter	Dimensions (mm)							Weight Per 100
Wire Rope Diameter	Diameter (a)	b	c	d	e	f	g	Weight Per 100
mm	mm	mm	mm	mm	mm	mm	mm	kg
3	4	20	9	12	21	10	10	1.4
5	5	24	11	13	23	11	10	1.5
6	5	28	13	15	26	12	11	1.6
8	6	34	16	19	30	14	15	4.1
10	8	42	19	22	34	18	17	6
11	8	44	20	22	36	19	18	7
13	10	55	24	30	42	23	21	11.8
14	10	57	25	30	44	23	22	12.4
16	12	63	29	33	50	26	26	21
19	12	75	32	38	54	29	30	23.6
22	14	85	37	44	61	33	34	23.8
26	14	95	41	45	65	35	37	41
30	16	110	48	50	74	37	43	62
34	16	120	52	55	80	42	50	75
40	16	140	58	60	88	45	55	104
45	18	163	65	75	97	49	60	134
50	20	170	72	77	106	51	65	175
